您當前的位置:首頁 / 安全閥 / 通用閥門系列 / 球閥系列 / Q41F三片式法蘭球閥
產品展示
Q41F三片式法蘭球閥,法蘭球閥,球閥內螺紋連接球閥及對焊連接球閥分為整體式(一片式)、兩段式及三段式。閥體鑄造采用臺灣引進的先jin工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。
產品詳情
三片式法蘭球閥又名:
球閥,法蘭球閥,片式球閥,三片式法蘭球閥內螺紋連接球閥及對焊連接球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
產品特點
內螺紋連接球閥及對焊連接球閥分為整體式(一片式)、兩段式及三段式。閥體鑄造采用臺灣引進的先jin工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式法蘭球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國ji標準ISO支架平臺和鎖定裝置?？稍O置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動
一、Q41F三片式法蘭球閥產品特征
SIZE | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
d | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 76 | 100 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 |
D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 160 |
b | 14 | 16 | 16 | 18 | 18 | 20 | 22 | 24 | 24 |
f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 |
H | 75 | 95 | 90 | 110 | 130 | 140 | 170 | 180 | 250 |
w | 130 | 140 | 140 | 170 | 200 | 220 | 350 | 350 | 550 |
n-do | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 |
三、Q41F三片式法蘭球閥主要零件材料
零件名稱 | 材質 | |
不銹鋼 | 碳鋼 | |
螺栓 | 不銹鋼SS304 | 碳鋼 |
彈簧墊圈 | 不銹鋼SS304 | 不銹鋼SS304 |
螺母 | 不銹鋼SS304 | 碳鋼 |
閥蓋 | 不銹鋼CF8/CF8M | 碳鋼WCB |
閥體 | 不銹鋼CF8/CF8M | 碳鋼WCB |
球體 | 不銹鋼CF8 | 不銹鋼CF8 |
密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
閥桿 | 不銹鋼SS316 | 不銹鋼SS304 |
填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
壓緊螺母 | 不銹鋼SS316 | 不銹鋼SS304 |
彈簧墊圈 | 不銹鋼SS304 | 不銹鋼SS304 |
螺母 | 不銹鋼SS304 | 不銹鋼SS304 |
手柄 | 不銹鋼SS304 | 不銹鋼SS304 |
公稱壓力：1.6-6.4MPa
適用穩定范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W。O。G）
二、Q41F三片式法蘭球閥主要連接尺寸及重量
單位：mm
本文鏈接：http://www.aczz.org.cn/product/1362.htm

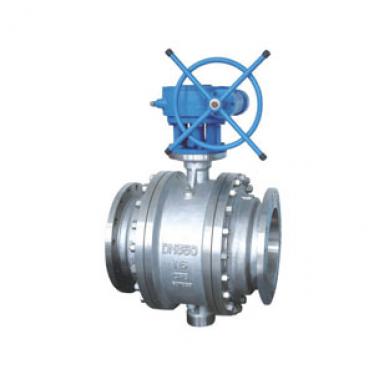

上一條：Q347H-16P硬密封球閥
